双以太网门禁
>>
双以太网门禁控制器

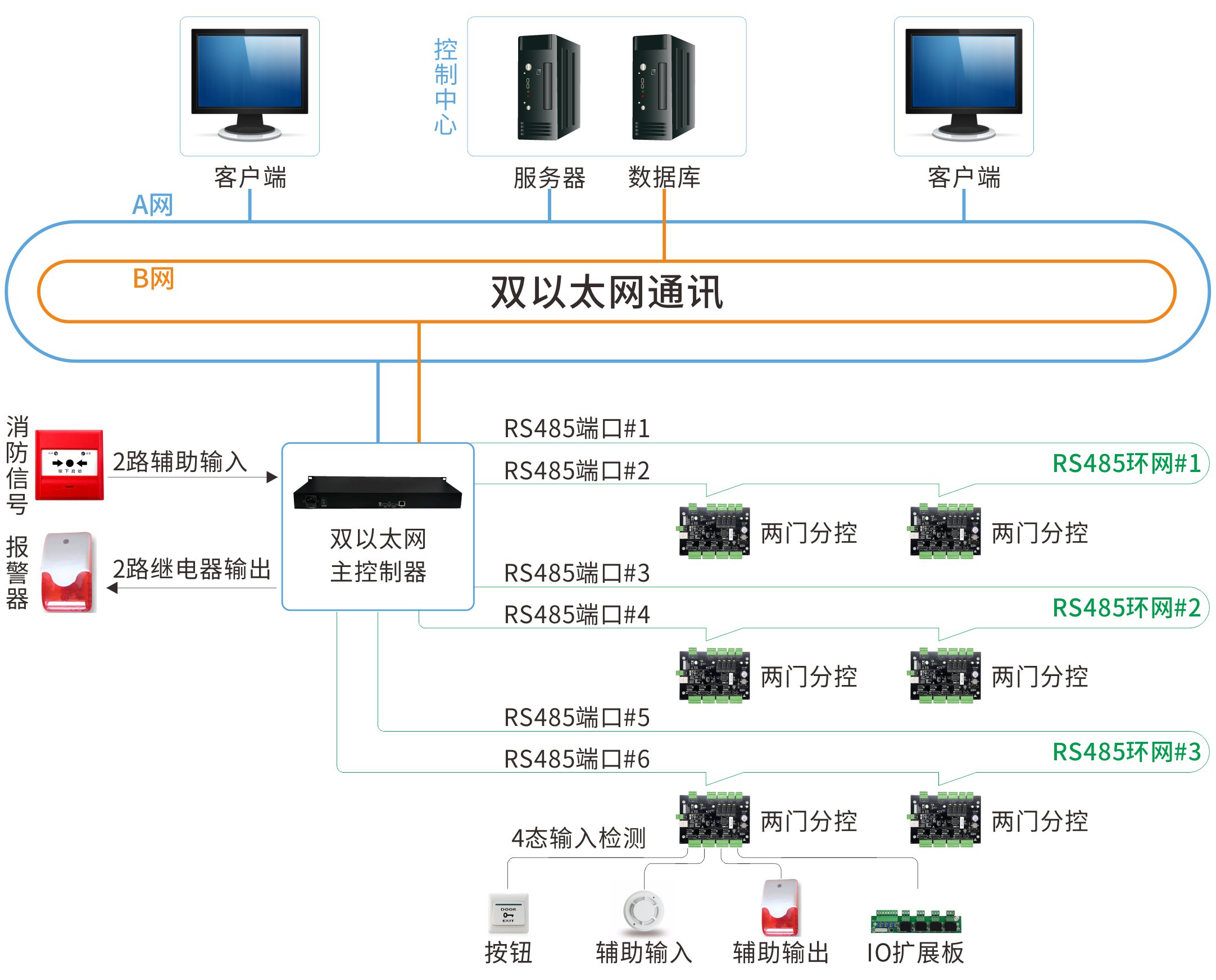

系统联网图
主控制器与电脑采用以太网联网,主控制器与分控制器采用RS485联网

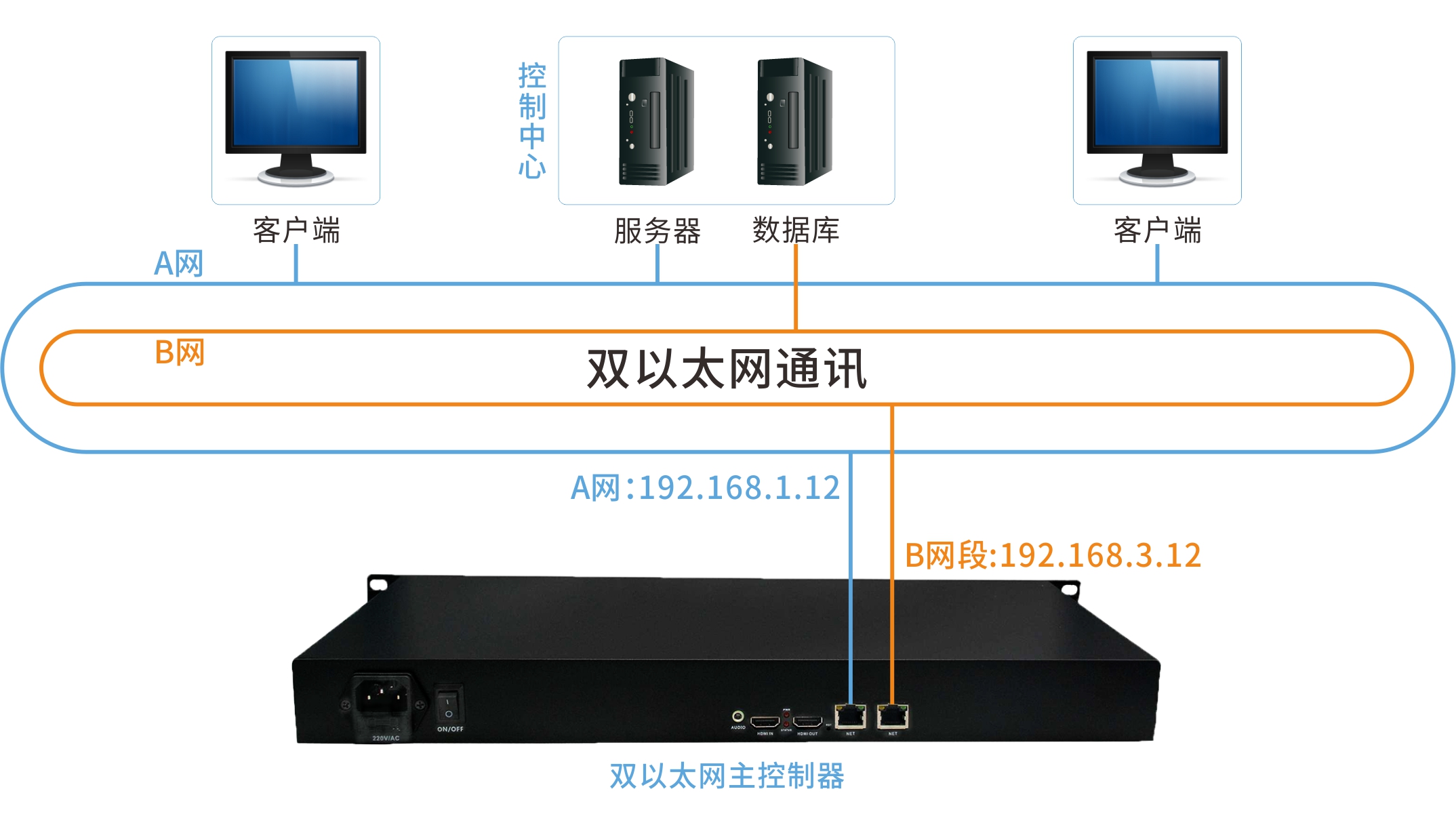

双以太网口设计
主控制器
主控制器采用双以太网口设计,具有2个独立IP,可同时接入两个不同网段,其中一个网络故障后可转换另外一个网络,确保整系统安全可靠
主控制器具有6路RS485并发输出,每路RS485可独立工作
6组RS485并发输出

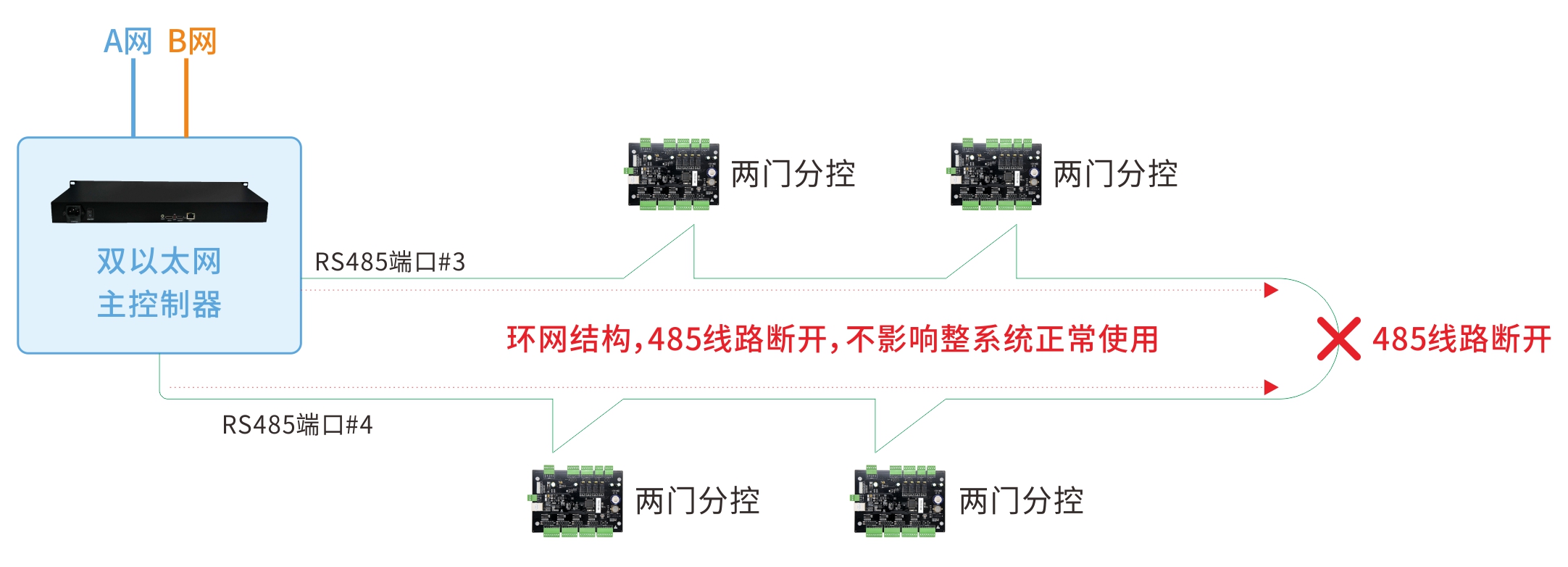

主控制器每两路RS485可以组成一个环网,环网断开后不影响分控制器正常联网使用,同时产生环网断开报警事件记录
3组RS485环网
支持分控数量

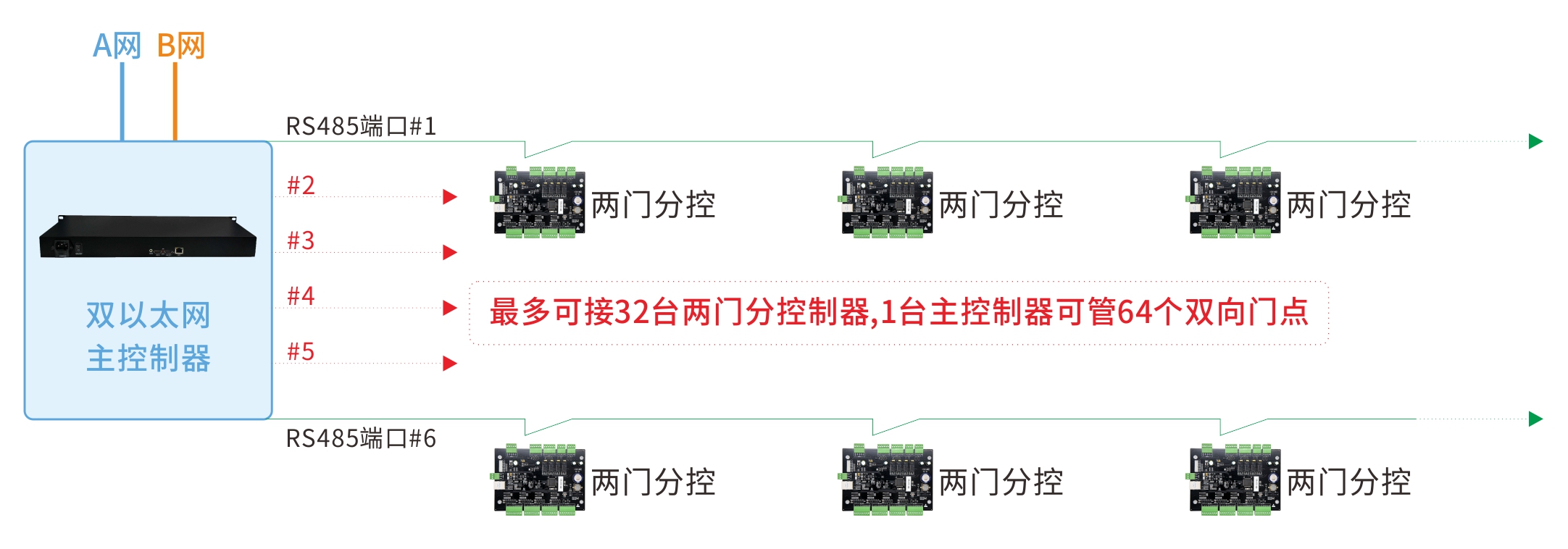

主控制器最大可管理32台两门分控制器,实现1台主控制器下最大64个门点双向进出刷卡管控

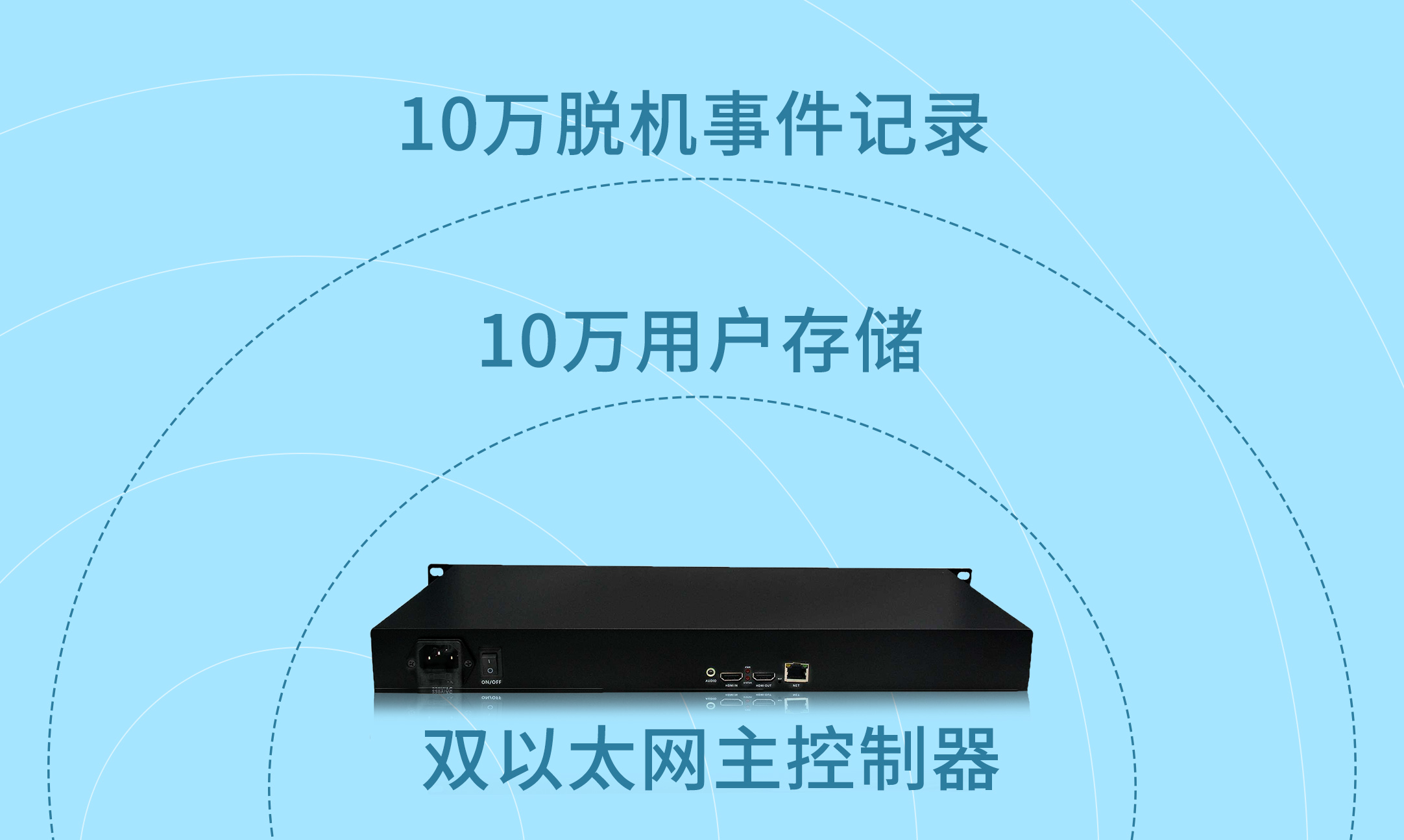

主控制器支持10万用户/10万脱机事件存储(存储容量可扩展),可满足任意场合项目需求
存储容量
输入输出端口

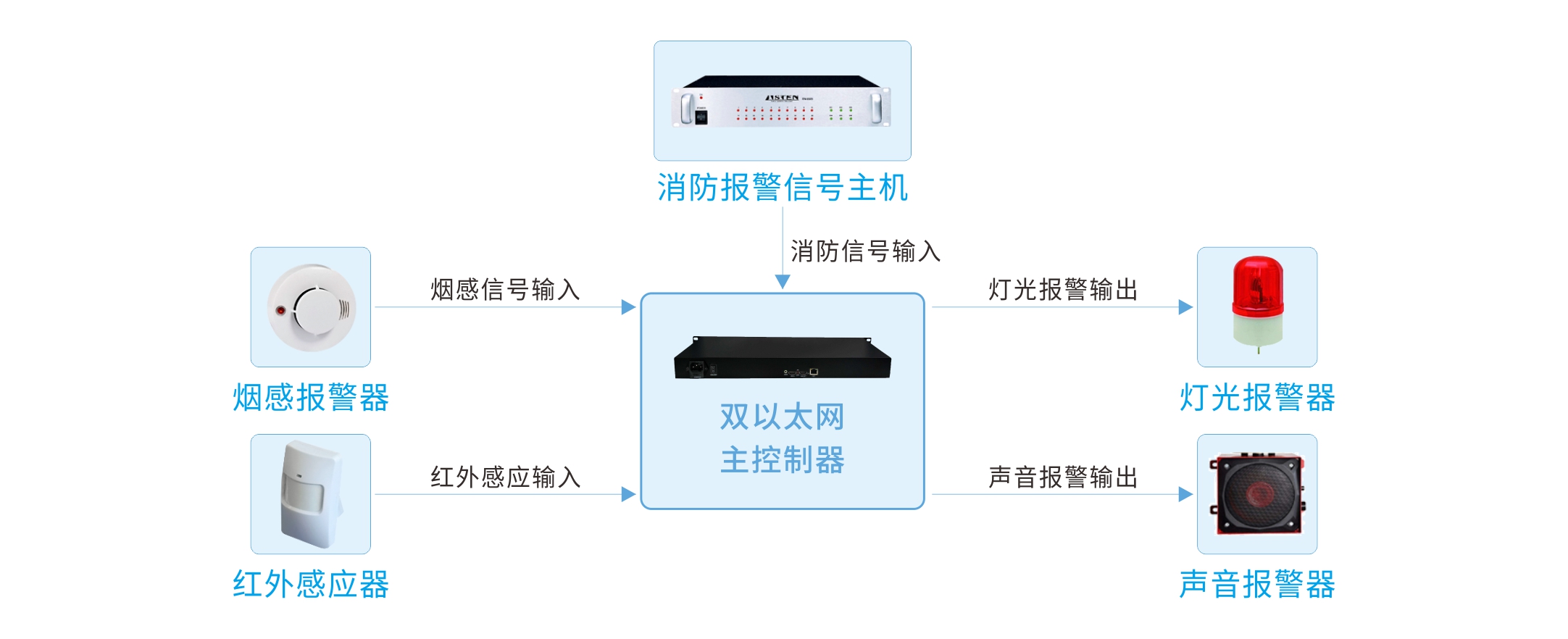

主控制器自带1组消防报警输入、2路普通输入和2路干节点继电器输出,实现更灵活联动设置功能

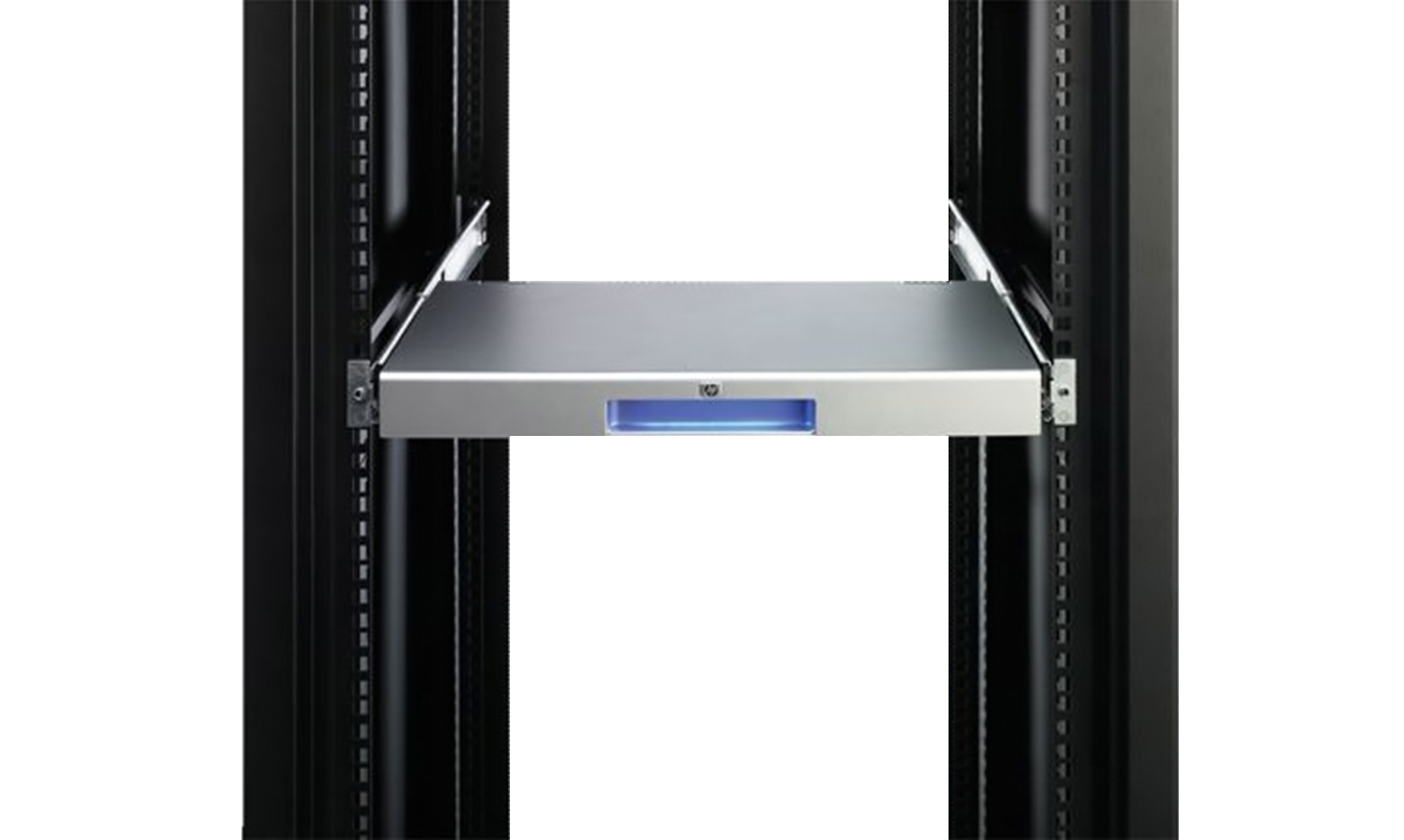

主控制器采用1U机箱设计方案,可安装于服务器机架上,更简便安装
1U机箱设计
220V供电

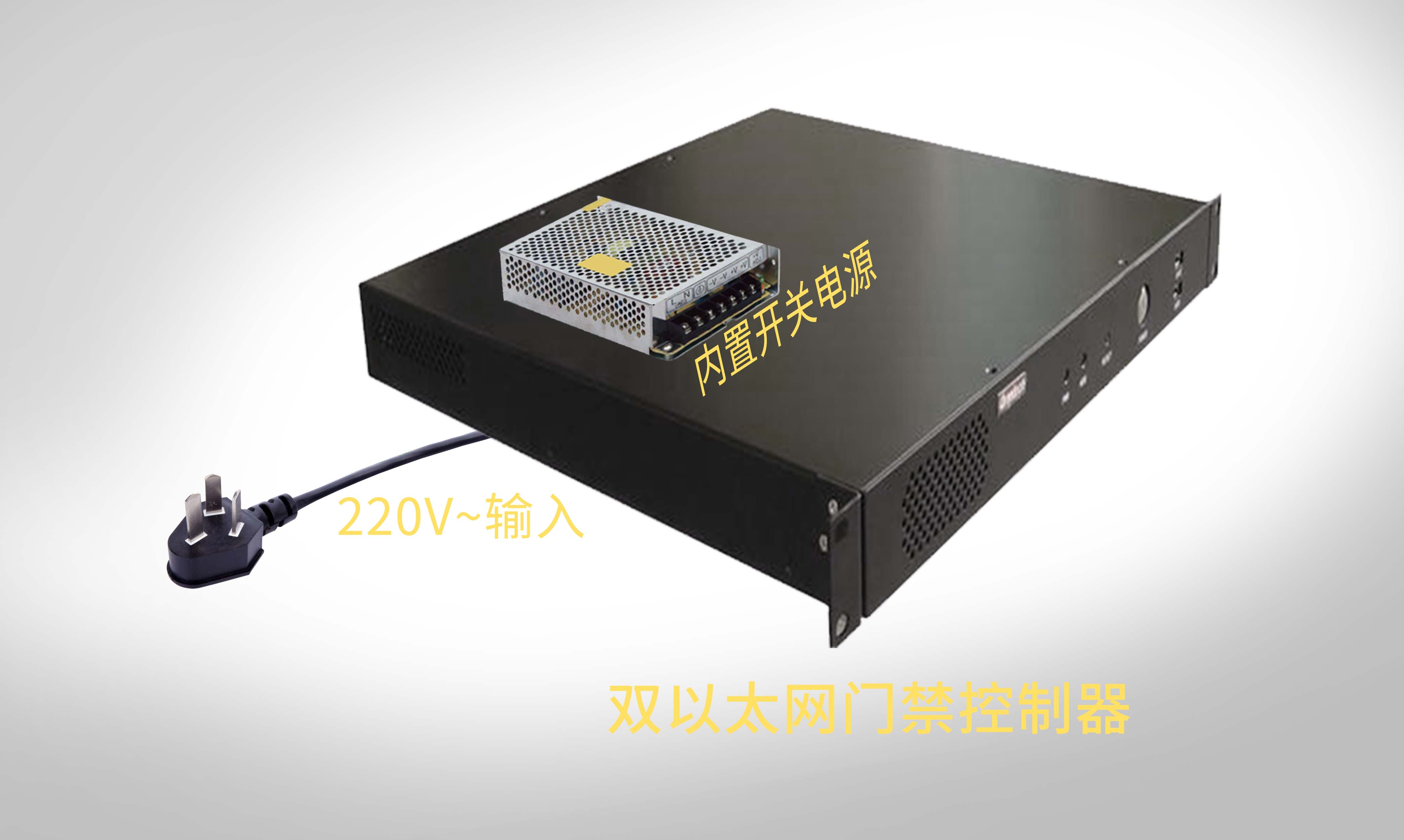

主控制器内带220V电源,直接插220V市电即可使用,简单方便

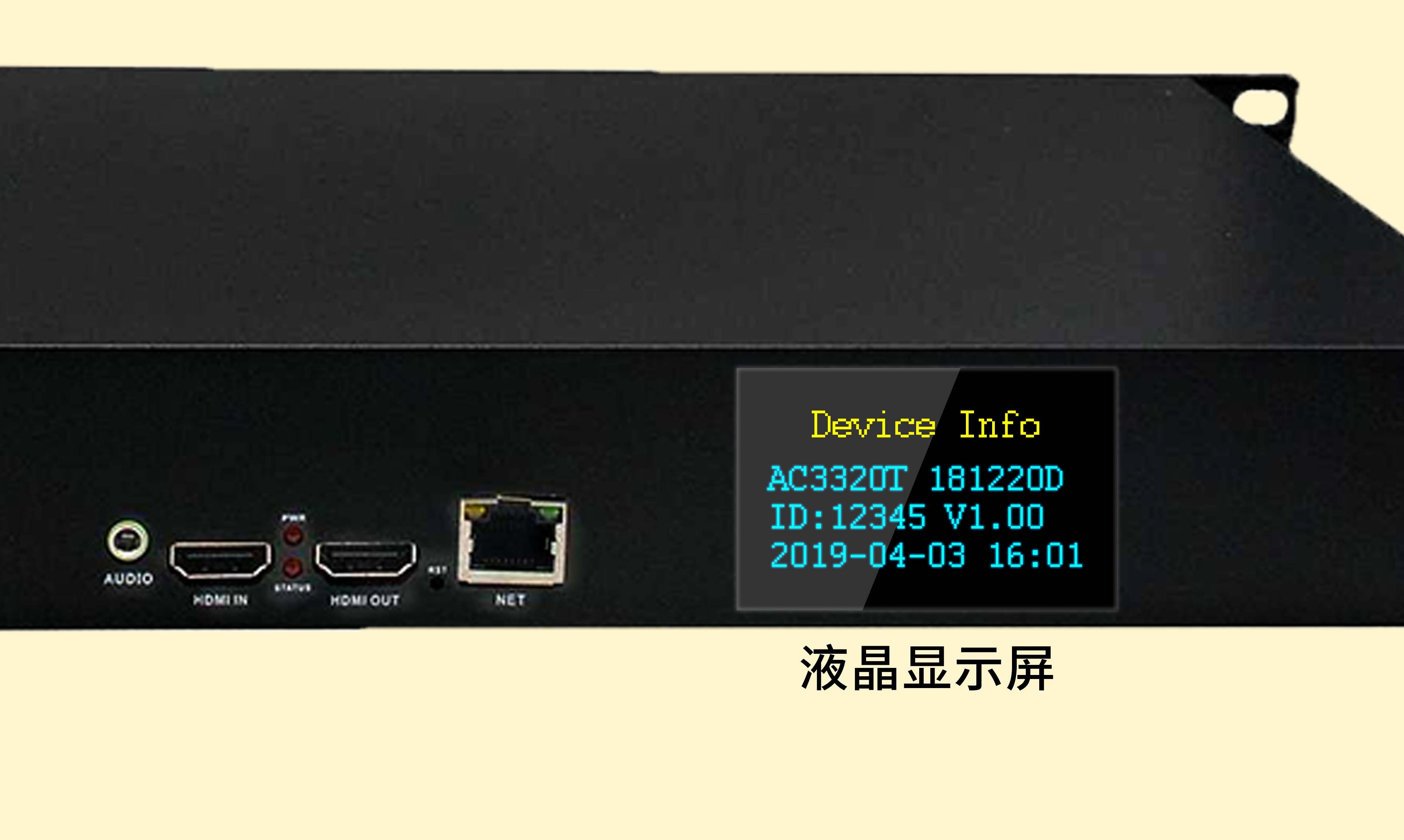

液晶显示屏
主控制器自带OLED显示屏,实时显示控制器版本、系统时间、网络参数和事件记录参数

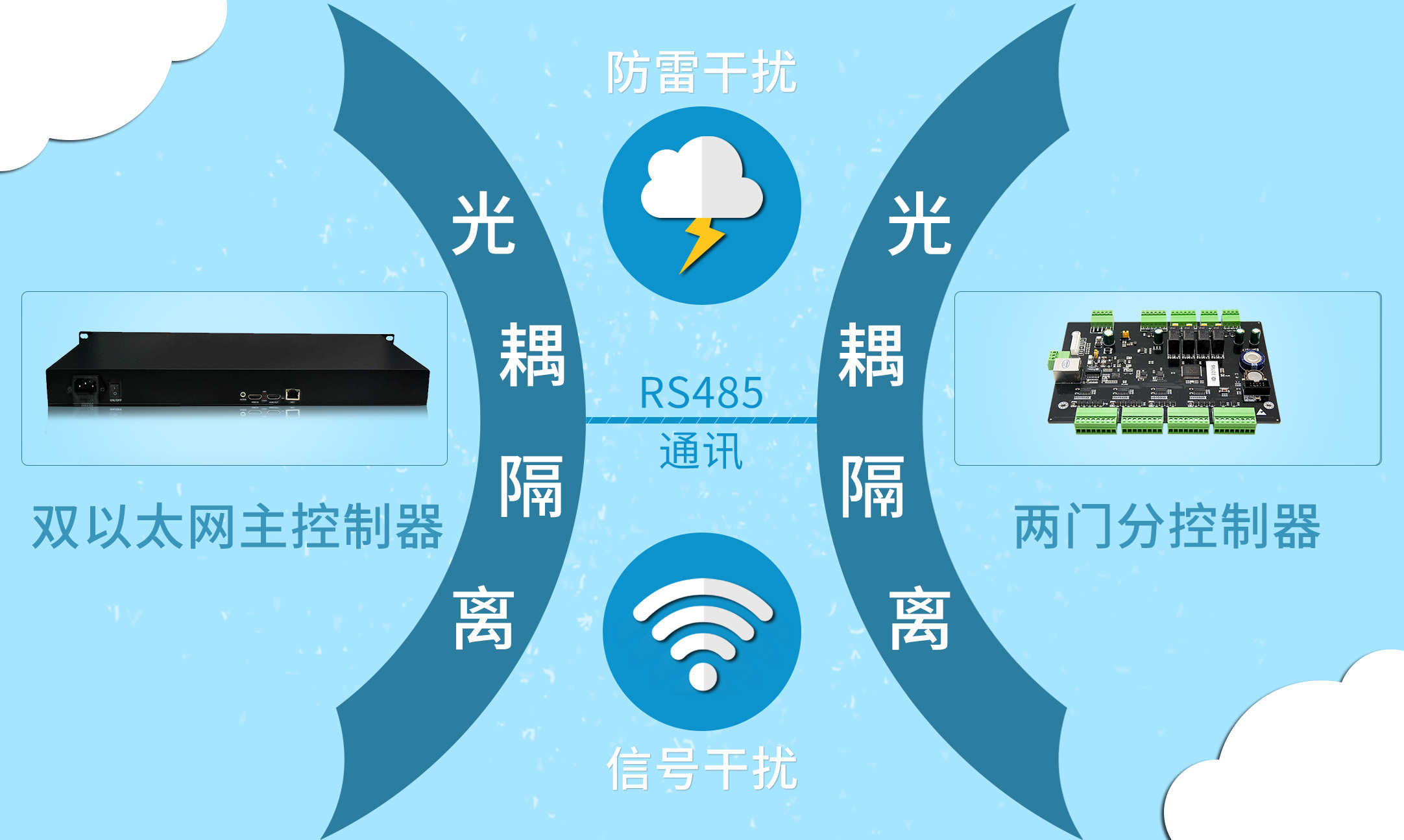

主控制器6路RS485通讯均采用光耦隔离485通讯模块,性能更稳定可靠,可应用于不同干扰的场合
光耦隔离485通讯模块
支持32位ARM处理器
双以太网主控制器采用32位ARM位处理器,处理速度更快,质量更稳定可靠

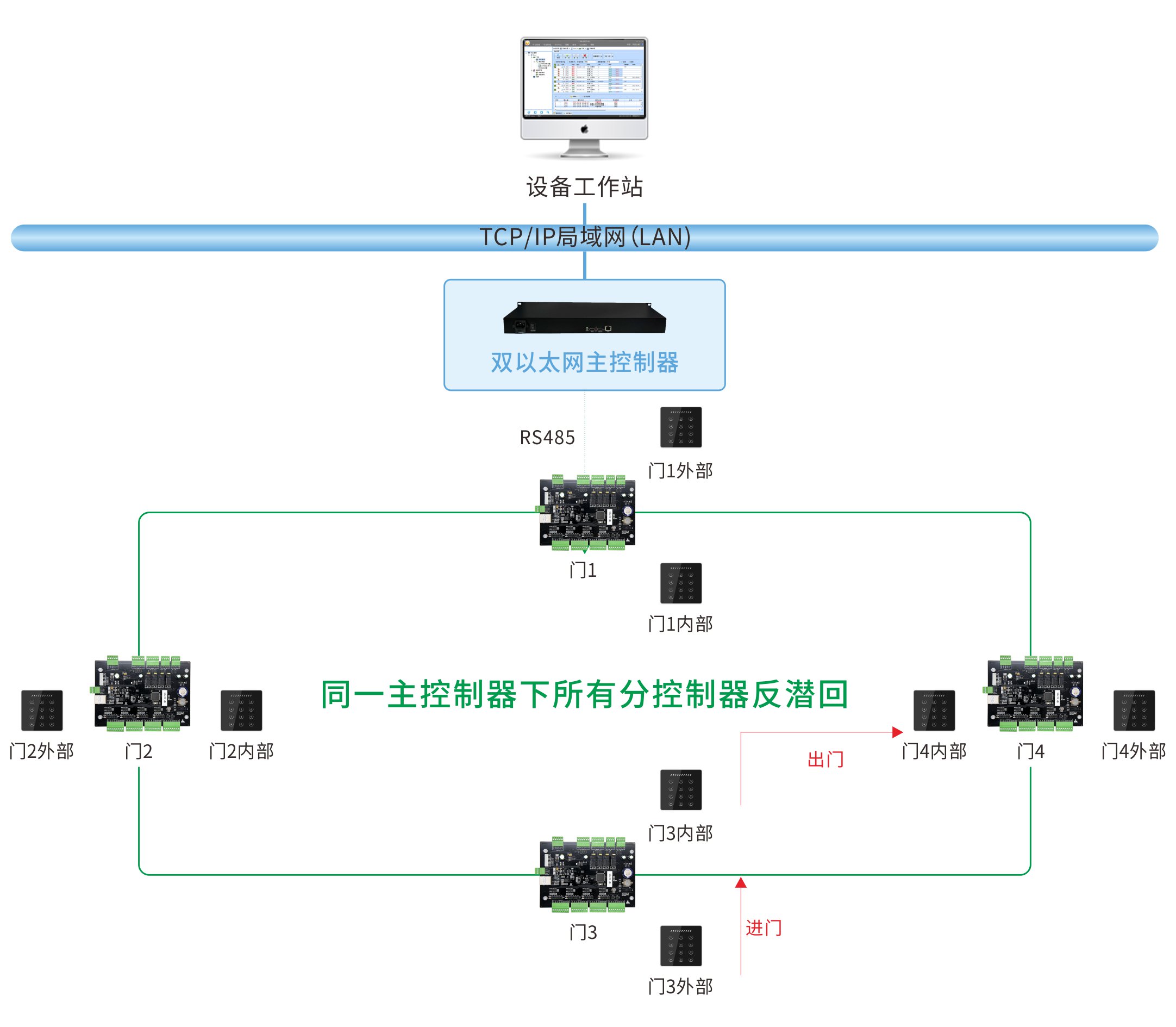

双以太网主控制器支持下接所有分控制器间的互锁和反潜回,最大支持64个门点的互锁和反潜回
支持64个门点互锁和反潜回

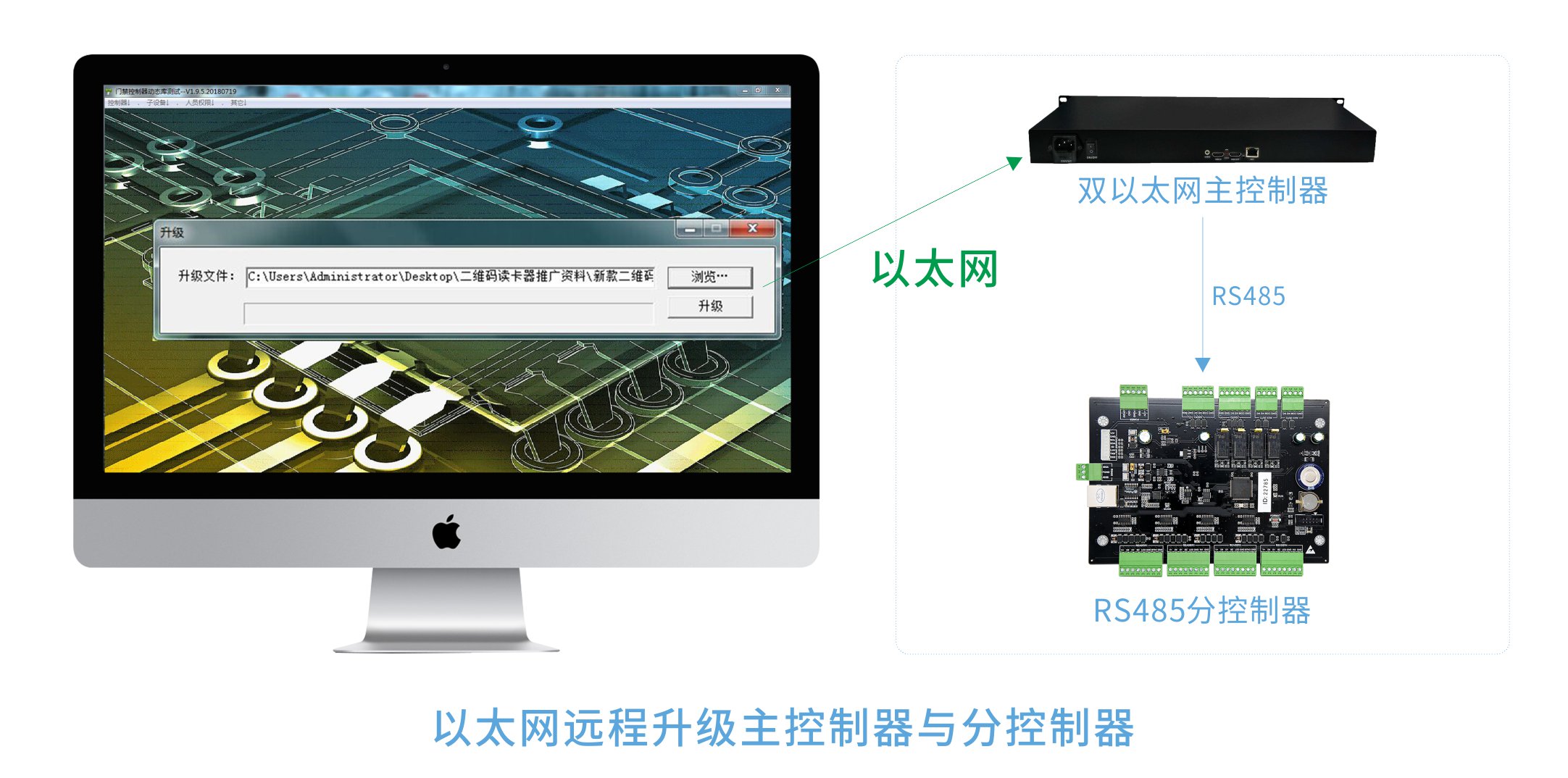

双以太网主控制器和分控制器支持远程自助固件升级,无需到到项目现场针对每台设备进行升级
支持远程主控和分控固件升级

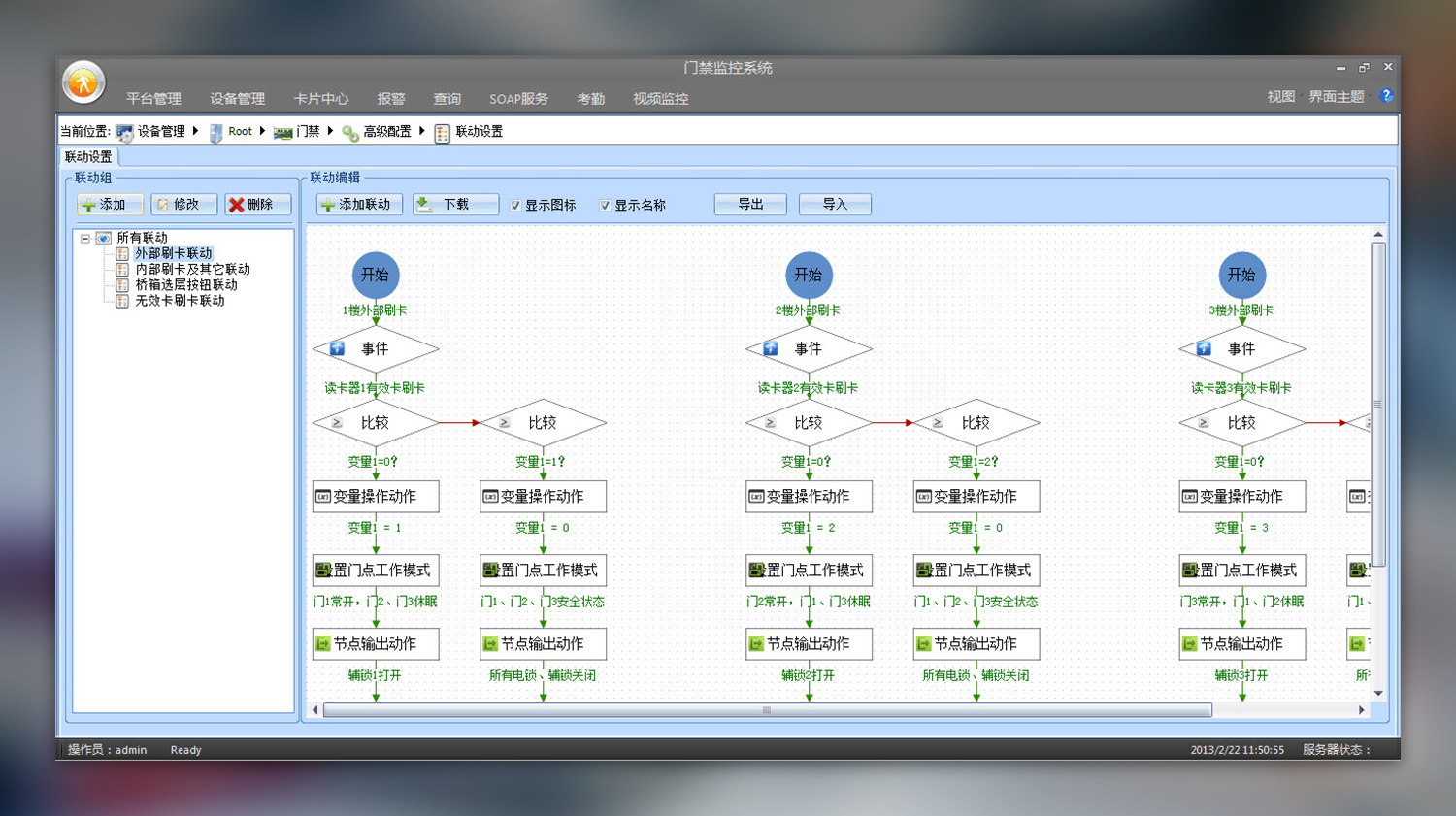

主控制器及下接的分控制器支持通过简单的图形拖拉,实现复杂多样的工作流联动,满足更多项目自定义功能设置
支持工作流联动

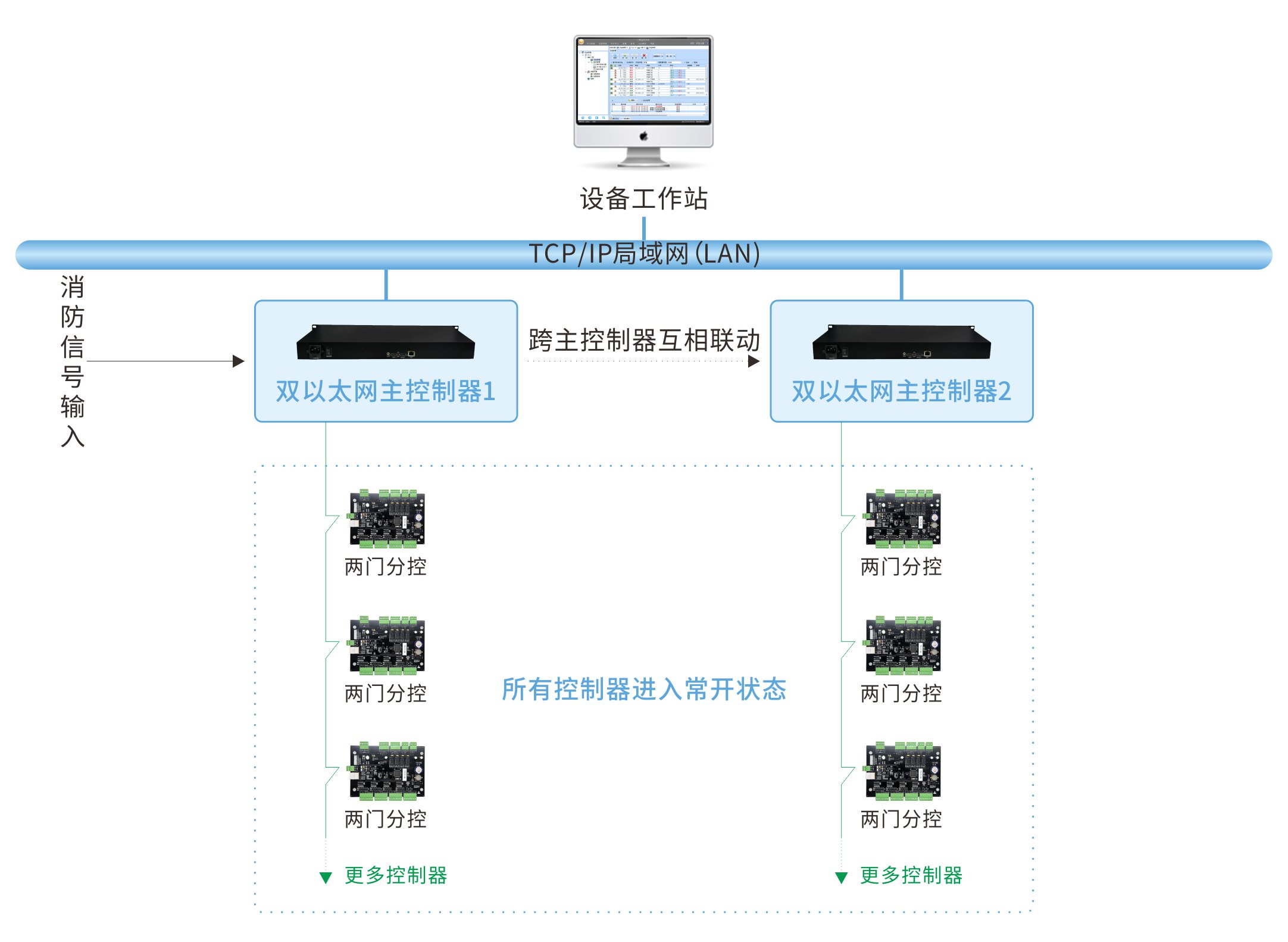

双以太网主控制器支持跨控制器实现联动功能,满足如其中一台控制器接收到消防信号输入时,联动其他主控制器实现所有主控制器下的分控制器进入常开状态
支持跨控制器联动
门点控制
分控制器
两门分控制器支持2个门的双向刷卡进出

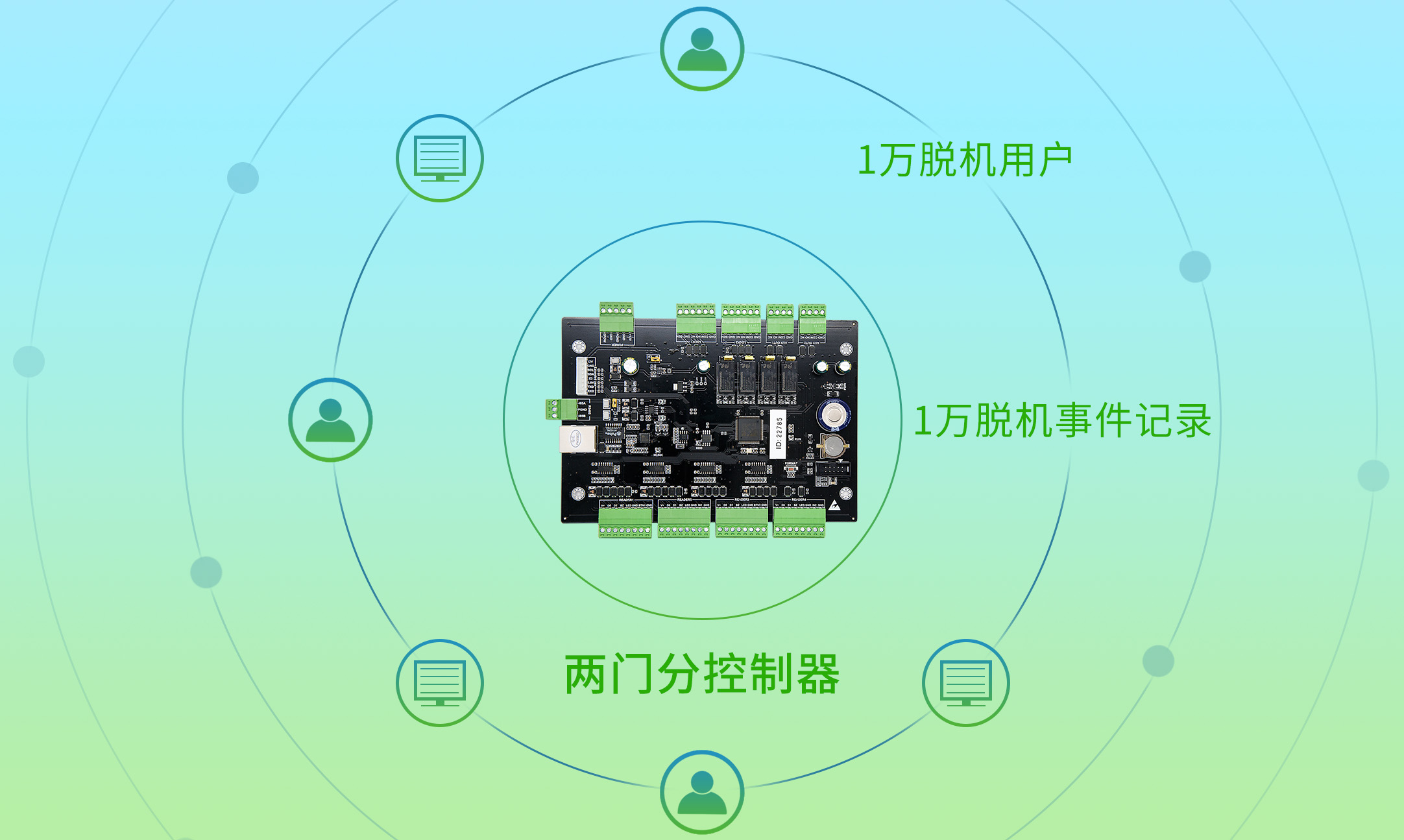

脱机用户及事件容量
分控制器支持1万脱机用户,每个用户可设置指定门点开门权限;
分控制器支持1万脱机事件存储,分控制器与主控制器断网后可独立存储10000条事件记录,重新联网后上传脱机期间事件记录
输入输出端口

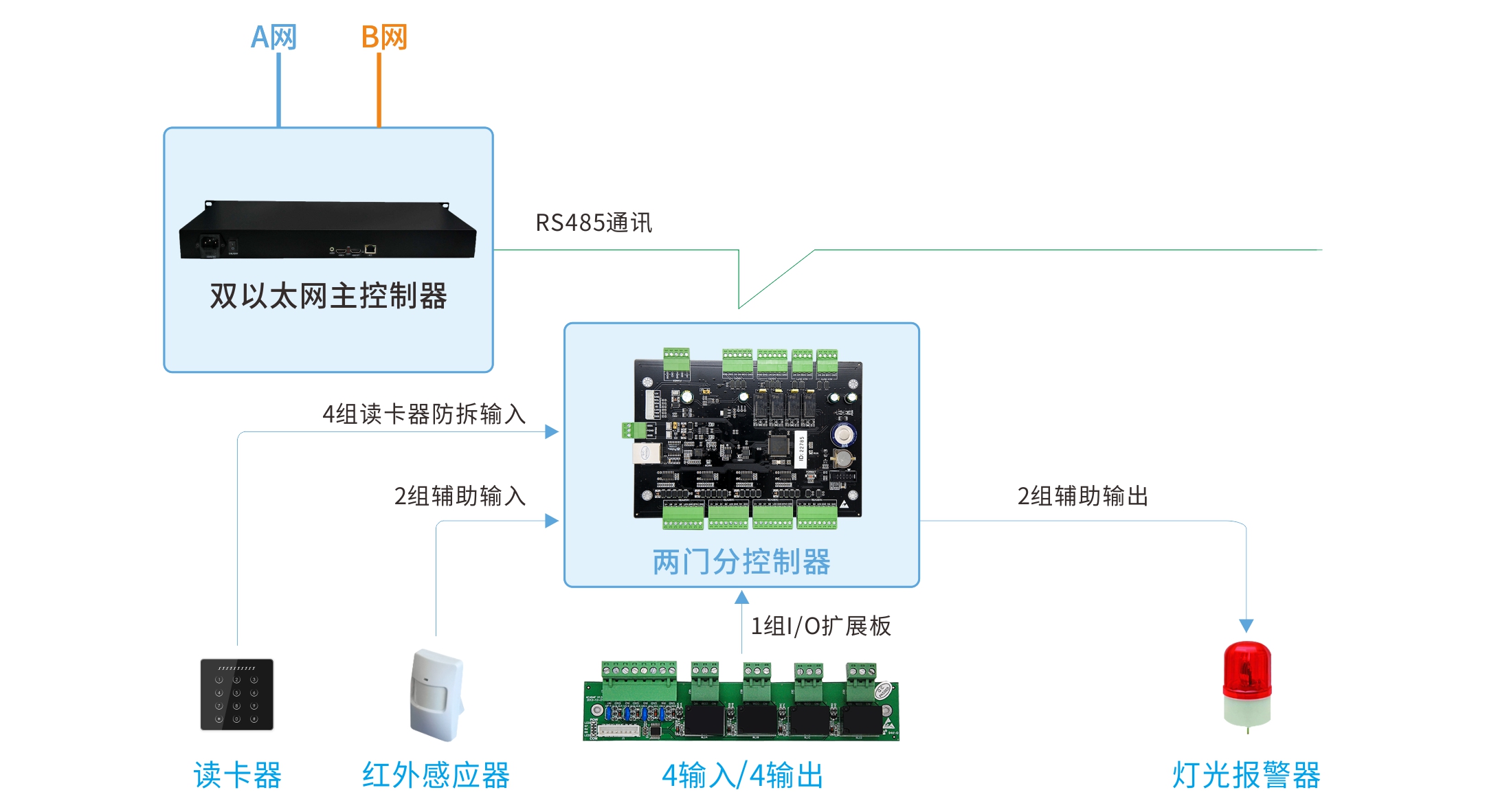

分控制器自带2组辅助输入、4路读卡器防拆报警输入和2组辅助输出,分控制器支持外接4输入/4继电器输出扩展板,实现复杂联动控制功能

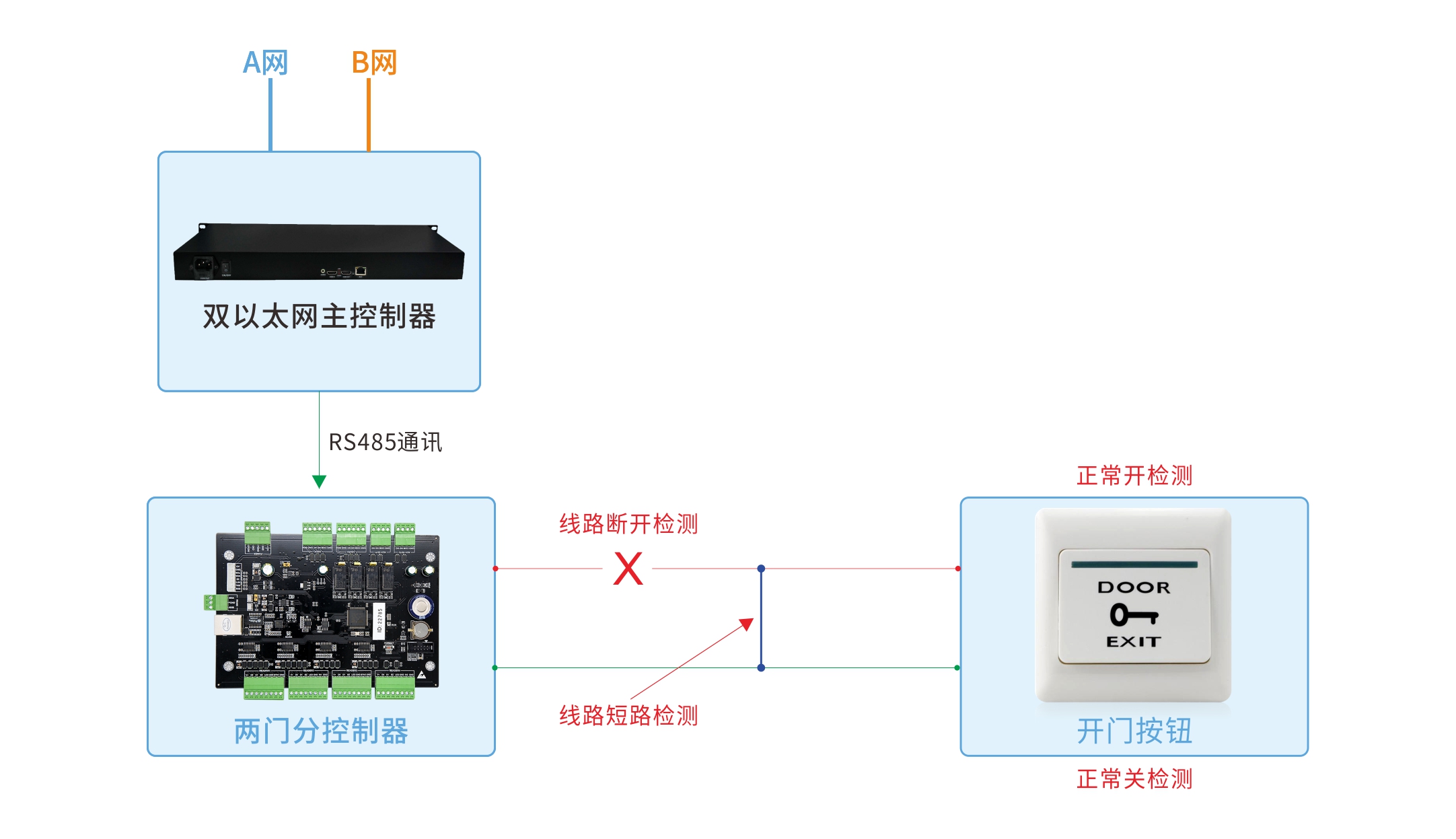

输入端口4状态检测
分控制器开门按钮支持支持4态输入(正常开、正常关、线路断开、线路短路)检测,可实现更精准更安全的报警
分控制器RS485通讯均采用光藕隔离485通讯模块,性能更稳定可靠,可应用于不同干扰的场合
光耦隔离485通讯模块

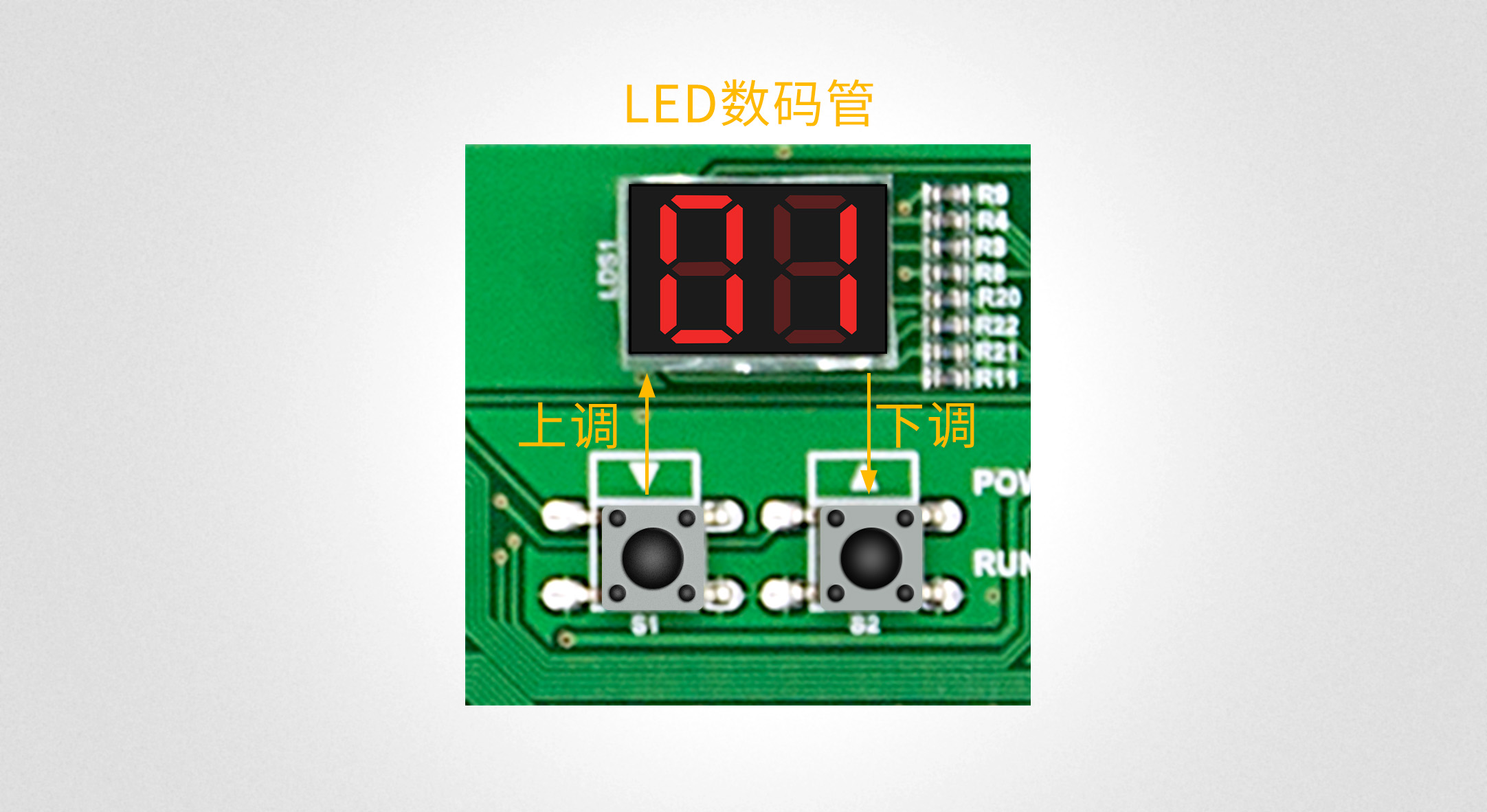

分控制器支持按钮进行RS485地址配置,采用LED数码管显示,RS485地址配置和调试更加方便灵活
RS485地址LED数码管

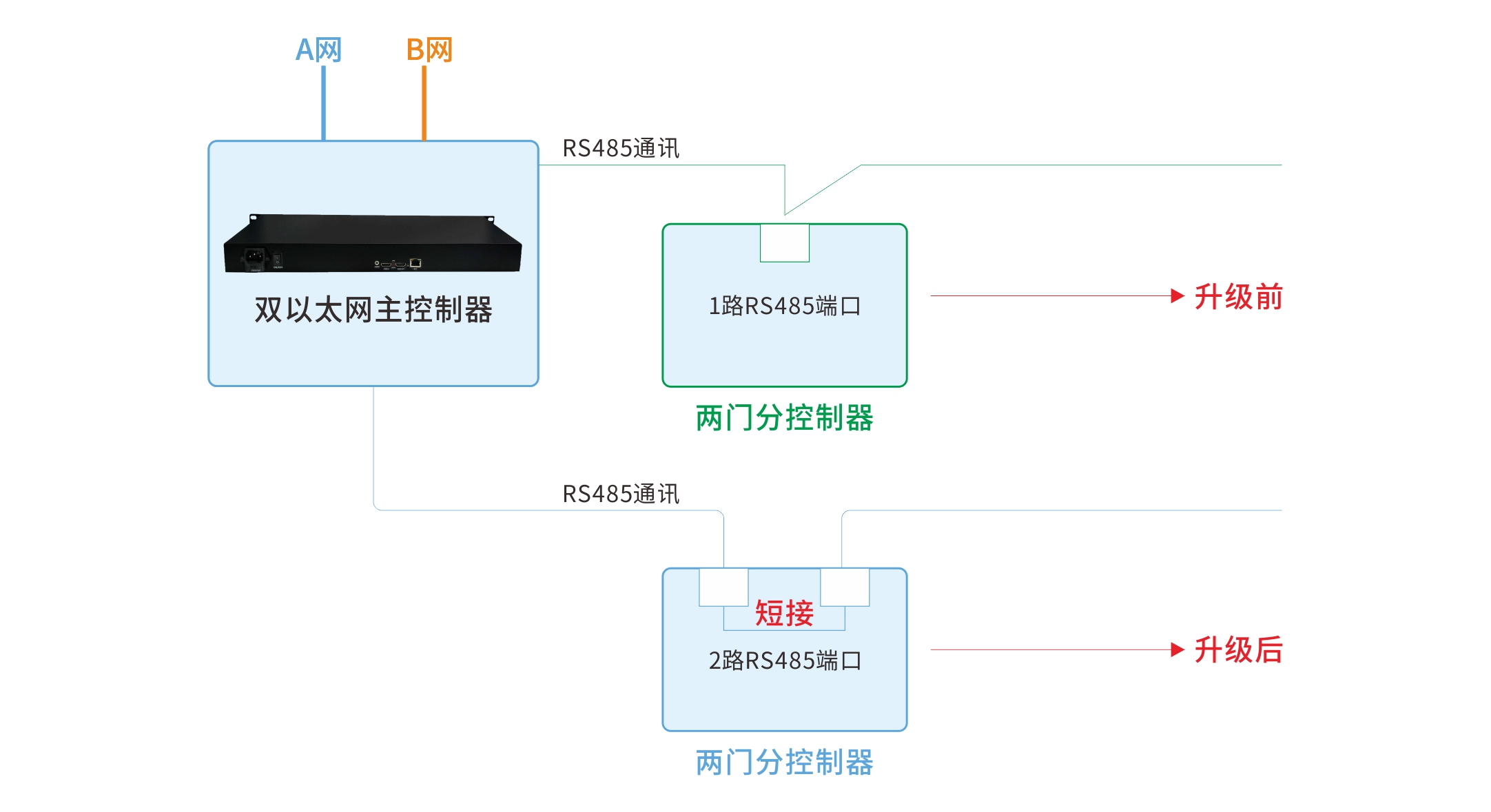

RS485并接输出
分控制器提供2路RS485并接端口,现场接线安装更简便牢固
地铁
使用场景
双以太网及RS485环网设计,解决了当网络通讯中断后,备用网络继续工作,确保整个系统正常运作
主控制器自带消防信号输入端口,解决了当接收到消防信号后,所有分控制器自动进入常开状态,确保人员的生命安全
学校
主控制器及分控制器带有光籍隔离485通讯模块,解决了因部分楼宇环境复杂,不同系统线路交叉,干扰严重,确保整个系统稳定安全
医院
主控制器支持外接32台分控制器,最大可支持针对64个门点进行权限管理,解决了写字楼门禁数量多,权限复杂的问题
写字楼
主控制器可实现64个门点互锁
监狱
